Zubehör

MONTAGE SETs

MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA
Art. No.: 101476
Mehr Infos

Direkte Montage

Inhalt:

  • 1 x Reduzierstück G1/8a x G1/4i (Messing)
  • 1 x Reduzierstück M6a x G1/4i (Messing)
  • 1 x Reduzierstück  M8 x 1a x G1/4i (Messing)
  • 1 x Reduzierstück M10 x 1a x G1/4i (Messing)
  • 1 x Winkel 45° G1/4a x G1/4i (Messing)
  • 1 x Verlängerung 45 mm G1/4a x G1/4i (Messing)
MONTAGE SET STAR
Art. No.: 101477
Mehr Infos

Direkte Montage

Inhalt:

  • 1 x Reduzierstück G1/8a x G1/4i (Messing)
  • 1 x Reduzierstück M6a x G1/4i (Messing)
  • 1 x Reduzierstück M8 x 1a x G1/4i (Messing)
  • 1 x Reduzierstück M10 x 1a x G1/4i (Messing)
  • 1 x Stützkonsole STAR G1/4a x G1/4i (Messing / Kunststoff)
  • 1 x Winkel 45° G1/4a x G1/4i (Messing)
  • 1 x Verlängerung 45 mm G1/4a x G1/4i (Messing)
MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA mit 1,5 m Schlauch
Art. No.: 101481
Mehr Infos

Inhalt:

  • 1 x Reduzierstück G1/8a x G1/4i (Messing)
  • 1 x Reduzierstück M6a x G1/4i (Messing)
  • 1 x Reduzierstück M8 x 1a x G1/4i (Messing)
  • 1 x Reduzierstück M10 x 1a x G1/4i (Messing)
  • 1,5 m Heavy Duty Schlauch bis +100 °C (mit NBR-Innenschicht und Textileinlage)
  • 2 x Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm - steckbar (Stahl verzinkt)
  • 1 x Montagehalterung CLASSIC, FUTURA, FLEX, NOVA 1-fach G1/4i (Edelstahl)
  • 1 x Winkel 45° G1/4a x G1/4i (Messing)
  • 1 x Verlängerung 45 mm G1/4a x G1/4i (Messing)
MONTAGE SET STAR mit 3 m Schlauch
Art. No.: 101482
Mehr Infos

Inhalt:

  • 1 x Reduzierstück G1/8a x G1/4i (Messing)
  • 1 x Reduzierstück M6a x G1/4i (Messing)
  • 1 x Reduzierstück M8 x 1a x G1/4i (Messing)
  • 1 x Reduzierstück M10 x 1a x G1/4i (Messing)
  • 3 m Heavy Duty Schlauch bis +100 °C (mit NBR-Innenschicht und Textileinlage)
  • 2 x Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm - steckbar (Stahl verzinkt)
  • 1 x Montagehalterung STAR Standard Duty 1-fach G1/4i (Edelstahl)
  • 1 x Stützkonsole STAR G1/4a x G1/4i (Messing / Kunststoff)
  • 1 x Winkel 45° G1/4a x G1/4i (Messing)
  • 1 x Verlängerung 45 mm G1/4a x G1/4i (Messing)

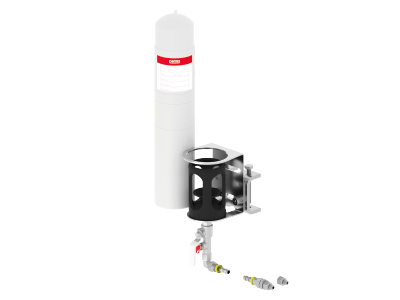

MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty Montageklemme

MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty 1-fach 30 mm Montageklemme mit 1 m Schlauch
Art. No.: 110068
Mehr Infos

Inhalt:

  • 1 x 109685 Montagehalterung 1-fach G1/4i
  • 1 x 109957 Montageklemme 30 mm
  • 1 x 113972 Spülanschluss mit manuellem Kugelventil R1/4a x G1/4i
  • 1 x 109849 Winkel 90° R1/4a x G1/4i
  • 2 x 101554 Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm
  • 1 m 101555 Heavy Duty Schlauch
  • 1 x 109953 Reduzierstück R1/8a x G1/4i
  • 1 x 109954 Reduzierstück R1/4a x G1/4i
  • 1 x 104840 Reduzierstück M10x1a x G1/4i
MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty 1-fach 65 mm Montageklemme mit 1 m Schlauch
Art. No.: 110069
Mehr Infos

Inhalt:

  • 1 x 109685 Montagehalterung 1-fach G1/4i
  • 1 x 109958 Montageklemme 65 mm
  • 1 x 113972 Spülanschluss mit manuellem Kugelventil R1/4a x G1/4i
  • 1 x 109849 Winkel 90° R1/4a x G1/4i
  • 2 x 101554 Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm
  • 1 m 101555 Heavy Duty Schlauch
  • 1 x 109953 Reduzierstück R1/8a x G1/4i
  • 1 x 109954 Reduzierstück R1/4a x G1/4i
  • 1 x 104840 Reduzierstück M10x1a x G1/4i

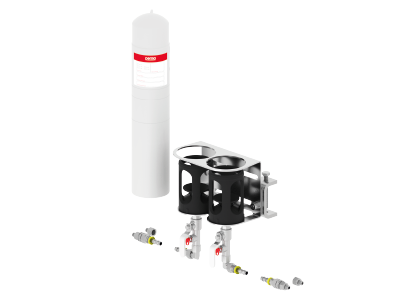

MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty 2-fach 30 mm Montageklemme mit 2 m Schlauch
Art. No.: 110070
Mehr Infos

Inhalt:

  • 1 x 109686 Montagehalterung 2-fach G1/4i
  • 2 x 109957 Montageklemme 30 mm
  • 2 x 113972 Spülanschluss mit manuellem Kugelventil R1/4a x G1/4i
  • 2 x 109849 Winkel 90° R1/4a x G1/4i
  • 4 x 101554 Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm
  • 2 m 101555 Heavy Duty Schlauch
  • 0,25 m 109695 Schlauchhalter iØ 25 mm
  • 2 x 109953 Reduzierstück R1/8a x G1/4i
  • 2 x 109954 Reduzierstück R1/4a x G1/4i
  • 2 x 104840 Reduzierstück M10x1a x G1/4i
MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty 2-fach 65 mm Montageklemme mit 2 m Schlauch
Art. No.: 110071
Mehr Infos

Inhalt:

  • 1 x 109686 Montagehalterung 2-fach G1/4i
  • 2 x 109958 Montageklemme 65 mm
  • 2 x 113972 Spülanschluss mit manuellem Kugelventil R1/4a x G1/4i
  • 2 x 109849 Winkel 90° R1/4a x G1/4i
  • 4 x 101554 Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm
  • 2 m 101555 Heavy Duty Schlauch
  • 0,25 m 109695 Schlauchhalter iØ 25 mm
  • 2 x 109953 Reduzierstück R1/8a x G1/4i
  • 2 x 109954 Reduzierstück R1/4a x G1/4i
  • 2 x 104840 Reduzierstück M10x1a x G1/4i

MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty Schutzgitter

MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty 1-fach Schutzgitter mit 1 m Schlauch
Art. No.: 110072
Mehr Infos

Inhalt:

  • 1 x 109689 Montagehalterung Schutzgitter 1-fach G1/4i
  • 1 x 113972 Spülanschluss mit manuellem Kugelventil R1/4a x G1/4i
  • 1 x 109849 Winkel 90° R1/4a x G1/4i
  • 2 x 101554 Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm
  • 1 m 101555 Heavy Duty Schlauch
  • 1 x 109953 Reduzierstück R1/8a x G1/4i
  • 1 x 109954 Reduzierstück R1/4a x G1/4i
  • 1 x 104840 Reduzierstück M10x1a x G1/4i
MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Standard Duty 2-fach Schutzgitter mit 2 m Schlauch
Art. No.: 110073
Mehr Infos

Inhalt:

  • 1 x 109690 Montagehalterung Schutzgitter 2-fach G1/4i
  • 2 x 113972 Spülanschluss mit manuellem Kugelventil R1/4a x G1/4i
  • 2 x 109849 Winkel 90° R1/4a x G1/4i
  • 4 x 101554 Schlauchanschluss G1/4a für Schlauch iØ 9,5 mm
  • 2 m 101555 Heavy Duty Schlauch
  • 0,25 m 109695 Schlauchhalter iØ 25 mm
  • 2 x 109953 Reduzierstück R1/8a x G1/4i
  • 2 x 109954 Reduzierstück R1/4a x G1/4i
  • 2 x 104840 Reduzierstück M10x1a x G1/4i

perma STAR Sets

Erfahren Sie mehr zu Vorteilen und der richtigen Auswahl unserer ANSCHLUSSTEILE SETS und MONTAGE SETS STAR.

Flyer herunterladenInstallationsleitfaden

ANSCHLUSSTEILE SETS und MONTAGE SETS STAR Standard Duty

Die ANSCHLUSSTEILE SETS und MONTAGE SETS STAR Standard Duty sind für den Einsatz in Umgebungen mit regulären Umwelteinflüssen vorgesehen. Die Sets enthalten jeweils das erforderliche Befestigungsmaterial sowie je Schmierstelle ein Reduzierstück M10x1 und G1/8.
Im Unterschied zu den ANSCHLUSSTEILE SETS ist in den MONTAGE SETS bereits der Schlauch enthalten.

MONTAGE SET STAR Standard Duty 1-fach 65 mm Montageklemme mit 3 m Schlauch
Art. No.: 116961

Befestigung mit Montageklemme

Zeichnung
MONTAGE SET STAR Standard Duty 2-fach 65 mm Montageklemme mit 5 m Schlauch
Art. No.: 116963

Befestigung mit Montageklemme

Zeichnung
ANSCHLUSSTEILE SET STAR Standard Duty 1-fach 65 mm Montageklemme ohne Schlauch
Art. No.: 116951

Befestigung mit Montageklemme

Zeichnung
ANSCHLUSSTEILE SET STAR Standard Duty 2-fach 65 mm Montageklemme ohne Schlauch
Art. No.: 116953

Befestigung mit Montageklemme

Zeichnung
MONTAGE SET STAR Standard Duty 1-fach Schutzgitter mit 3 m Schlauch
Art. No.: 116962

Befestigung Schutzgitter

Zeichnung
MONTAGE SET STAR Standard Duty 2-fach Schutzgitter mit 5 m Schlauch
Art. No.: 116964

Befestigung Schutzgitter

Zeichnung
ANSCHLUSSTEILE SET STAR Standard Duty 1-fach Schutzgitter ohne Schlauch
Art. No.: 116952

Befestigung Schutzgitter

Zeichnung
ANSCHLUSSTEILE SET STAR Standard Duty 2-fach Schutzgitter ohne Schlauch
Art. No.: 116954

Befestigung Schutzgitter

Zeichnung

ANSCHLUSSTEILE SETS und MONTAGE SETS STAR Heavy Duty

Die ANSCHLUSSTEILE SETS und MONTAGE SETS STAR Heavy Duty sind für den Einsatz in Umgebungen mit rauen Umwelteinflüssen vorgesehen. Die Sets enthalten jeweils das erforderliche Befestigungsmaterial sowie je Schmierstelle eine Schutzkappe STAR Heavy Duty, einen Spülanschluss mit manuellem Kugelventil und ein Reduzierstück M10x1 und G1/8.
Im Unterschied zu den ANSCHLUSSTEILE SETS ist in den MONTAGE SETS bereits der Schlauch enthalten.

MONTAGE SET STAR Heavy Duty 1-fach 65 mm Montageklemme mit 3 m Schlauch
Art. No.: 116965

Befestigung mit Montageklemme

Zeichnung
MONTAGE SET STAR Heavy Duty 2-fach 65 mm Montageklemme mit 5 m Schlauch
Art. No.: 116967

Befestigung mit Montageklemme

Zeichnung
ANSCHLUSSTEILE SET STAR Heavy Duty 1-fach 65 mm Montageklemme ohne Schlauch
Art. No.: 116955

Befestigung mit Montageklemme

Zeichnung
ANSCHLUSSTEILE SET STAR Heavy Duty 2-fach 65 mm Montageklemme ohne Schlauch
Art. No.: 116957

Befestigung mit Montageklemme

Zeichnung
MONTAGE SET STAR Heavy Duty 1-fach Schutzgitter mit 3 m Schlauch
Art. No.: 116966

Befestigung Schutzgitter

Zeichnung
MONTAGE SET STAR Heavy Duty 2-fach Schutzgitter mit 5 m Schlauch
Art. No.: 116968

Befestigung Schutzgitter

Zeichnung
ANSCHLUSSTEILE SET STAR Heavy Duty 1-fach Schutzgitter ohne Schlauch
Art. No.: 116956

Befestigung Schutzgitter

Zeichnung
ANSCHLUSSTEILE SET STAR Heavy Duty 2-fach Schutzgitter ohne Schlauch
Art. No.: 116958

Befestigung Schutzgitter

Zeichnung

ANSCHLUSSTEILE SET ULTRA

ANSCHLUSSTEILE SET ULTRA Standard Duty 1-fach 65 mm Montageklemme ohne Schlauch
Art. No.: 116335
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 2 x Montageklemme 65 mm
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa
ANSCHLUSSTEILE SET ULTRA Standard Duty 1-fach Schutzgitter ohne Schlauch
Art. No.: 116336
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 2 x Montagearm Schutzgitter
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa
ANSCHLUSSTEILE SET ULTRA Heavy Duty 1-fach 65 mm Montageklemme ohne Schlauch
Art. No.: 116337
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 1 x Schutzkappe ULTRA Heavy Duty
  • 2 x Montageklemme 65 mm
  • 1 x T-Stück 2x G1/4i x R1/4a
  • 1 x Kegelschmiernippel R1/4
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa
ANSCHLUSSTEILE SET ULTRA Heavy Duty 1-fach Schutzgitter ohne Schlauch
Art. No.: 116338
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 1 x Schutzkappe ULTRA Heavy Duty
  • 2 x Montagearm Schutzgitter
  • 1 x T-Stück 2x G1/4i x R1/4a
  • 1 x Kegelschmiernippel R1/4
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa

MONTAGE SET ULTRA

MONTAGE SET ULTRA Standard Duty 1-fach 65 mm Montageklemme mit 5 m Schlauch
Art. No.: 116339
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 2 x Montageklemme 65 mm
  • 5 m Schlauch Extreme Heavy Duty bis +100 °C aØ 11,8 mm x iØ 6,4 mm
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa
MONTAGE SET ULTRA Standard Duty 1-fach Schutzgitter mit 5 m Schlauch
Art. No.: 116340
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 2 x Montagearm Schutzgitter
  • 5 m Schlauch Extreme Heavy Duty bis +100 °C aØ 11,8 mm x iØ 6,4 mm
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa
MONTAGE SET ULTRA Heavy Duty 1-fach 65 mm Montageklemme mit 5 m Schlauch
Art. No.: 116341
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 1 x Schutzkappe ULTRA Heavy Duty
  • 5 m Schlauch Extreme Heavy Duty bis +100 °C aØ 11,8 mm x iØ 6,4 mm
  • 2 x Montageklemme 65 mm
  • 1 x T-Stück 2x G1/4i x R1/4a
  • 1 x Kegelschmiernippel R1/4
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa
MONTAGE SET ULTRA Heavy Duty 1-fach Schutzgitter mit 5 m Schlauch
Art. No.: 116342
Mehr Infos

Inhalt:

  • 1 x Montagehalterung ULTRA
  • 1 x Schutzkappe ULTRA Heavy Duty
  • 5 m Schlauch Extreme Heavy Duty bis +100 °C aØ 11,8 mm x iØ 6,4 mm
  • 2 x Montagearm Schutzgitter
  • 1 x T-Stück 2x G1/4i x R1/4a
  • 1 x Kegelschmiernippel R1/4
  • 2 x Schlauchanschluss 9/16"-18 UNFi JIC für Schlauch aØ 11,8 mm
  • 2 x Sechskantnippel 9/16JICa x R1/4a gerade f. Schlauchanschluss
  • 1 x Reduzierstück G1/8a x G1/4i
  • 1 x Reduzierstück M10x1a x G1/4i
  • 1 x Winkel 90° R1/4a x 9/16 JICa

ANSCHLUSSTEILE SETS und MONTAGE SETS Ketten

Bitte beachten Sie, dass die Schmierbürsten und -pinsel nicht Bestandteil der Kits sind.

Diese finden Sie hier.

MONTAGE SET STAR Ketten
Art. No.: 117983
Mehr Infos

Inhalt:

  • 1 x Stützkonsole STAR G1/4a x G1/4i (Messing / Kunststoff)
  • 1 x Montagehalterung STAR Standard Duty 1-fach G1/4i
  • 3 m Schlauch bis +80°C aØ 8 mm x iØ 6 mm (PA)
  • 1 x Ölrückhalteventil G1/4a x G1/4i bis +60 °C Messing
  • 1 x Halterung Edelstahl
  • 1 x Montagewinkel 50 x 70 x 70 x 2,5 mm
  • 1 x Einsatz für Halterung Messing
  • 1 x Verlängerung 45 mm G1/4a x G1/4i Messing
  • 1 x SET Kleinteile für Montage Sets Ketten
  • 2 x Montageklemme 30 mm Edelstahl
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm gerade
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm 90° - drehbar



ANSCHLUSSTEILE SET STAR Ketten
Art. No.: 117982
Mehr Infos

Inhalt:

  • 1 x Stützkonsole STAR G1/4a x G1/4i (Messing / Kunststoff)
  • 1 x Montagehalterung STAR Standard Duty 1-fach G1/4i
  • 1 x Ölrückhalteventil G1/4a x G1/4i bis +60 °C Messing
  • 1 x Halterung Edelstahl
  • 1 x Montagewinkel 50 x 70 x 70 x 2,5 mm
  • 1 x Einsatz für Halterung Messing
  • 1 x Verlängerung 45 mm G1/4a x G1/4i Messing
  • 1 x SET Kleinteile für Montage Sets Ketten
  • 2 x Montageklemme 30 mm Edelstahl
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm gerade
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm 90° - drehbar



MONTAGE SET CLASSIC, FUTURA, FLEX, NOVA Ketten
Art. No.: 117984
Mehr Infos

Inhalt:

  • 1 x Stützkonsole FLEX G1/4a x G1/4i (Messing / Kunststoff)
  • 1 x Montagehalterung CLASSIC, FUTURA, FLEX, NOVA 1-fach G1/4i
  • 1 x Montageklemme 30 mm Edelstahl
  • 3 m Schlauch bis +80°C aØ 8 mm x iØ 6 mm (PA)
  • 1 x Ölrückhalteventil G1/4a x G1/4i bis +60 °C Messing
  • 1 x Halterung Edelstahl
  • 1 x Montagewinkel 50 x 70 x 70 x 2,5 mm
  • 1 x Einsatz für Halterung Messing
  • 1 x Verlängerung 45 mm G1/4a x G1/4i Messing
  • 1 x SET Kleinteile für Montage Sets Ketten
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm gerade
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm 90° - drehbar



ANSCHLUSSTEILE SET CLASSIC, FUTURA, FLEX, NOVA Ketten
Art. No.: 117981
Mehr Infos

Inhalt:

  • 1 x Stützkonsole FLEX G1/4a x G1/4i (Messing / Kunststoff)
  • 1 x Montagehalterung CLASSIC, FUTURA, FLEX, NOVA 1-fach G1/4i
  • 1 x Montageklemme 30 mm Edelstahl
  • 1 x Ölrückhalteventil G1/4a x G1/4i bis +60 °C Messing
  • 1 x Halterung Edelstahl
  • 1 x Montagewinkel 50 x 70 x 70 x 2,5 mm
  • 1 x Einsatz für Halterung Messing
  • 1 x Verlängerung 45 mm G1/4a x G1/4i Messing
  • 1 x SET Kleinteile für Montage Sets Ketten
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm gerade
  • 2 x Schlauchanschluss G1/4a für Schlauch aØ 8 mm 90° - drehbar



SET Kleinteile für Montage Sets Ketten
Art. No.: 117977
